更佳性能
Tinker Board 搭載強勁的四核 ARM 處理器 Rockchip RK3288，性能明顯優于其他常見的 SBC 板。 Tinker Board 搭載 2GB LPDDR3 雙通道內存，可靈活適用于不同的設備和項目。 Tinker Board 也配備 SD 3.0 接口，大幅加快讀取和寫入操作系統、應用程序及文件存儲設備的可擴展式 microSD 卡的速度。
下一條：
沒有了
關鍵詞：
華碩tinker board
產品介紹

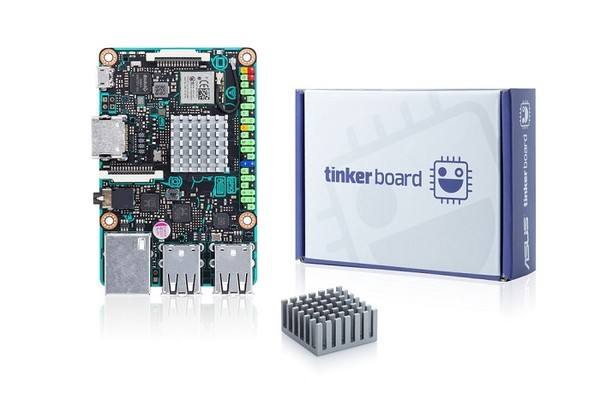

Tinker Board 是小型單板計算機(SBC)，提供更佳的性能，且具備出色的機械兼容性。 Tinker Board 提供功能多樣的可靠平臺，讓創作者、IoT 發燒友、業余愛好者、PC DIY 發燒友等發揮巧思、將構想化作現實。
Micro USB 供電
（所需功率為 5V/2~2.5A）
（所需功率為 5V/2~2.5A）
HDMI
MIPI CSI
192K/24bit
HD 音頻
HD 音頻
GbE LAN
PWM
S/PDIF
MIPI DSI
可升級 i-PEX 天線接頭(MHF4)
802.11 b/g/n Wi-Fi &
Bluetooth 4.0 + EDR
Bluetooth 4.0 + EDR
40 針 GPIO 接頭
USB 2.0 接口
特色與功能
強大的 GPU 性能與功能
Tinker Board 采用強大又節能的設計，支持新一代顯示核心和 GPU 運算 API。Tinker Board 的 GPU 與固定功能處理器搭載 ARM Mali?-T764 GPU，能提供廣泛的用途，包括高質量媒體播放、游戲、計算機視覺、手勢識別、影像穩定和處理，以及計算攝影等。多媒體發燒友會很感激能有固定功能的 H.264 和 H.265 播放支持，包括 HD 及 UHD 影片*播放。
*目前僅能通過隨附的媒體播放器，在 Tinker Board 上以 30 fps 播放 HD 及 UHD 影片。 第三方影片播放器和應用程序可能無法提供硬件加速，造成播放性能有限或不穩定。 如需更多信息，請參閱常見問題。
HD 音質
Tinker Board 采用可支持高達 24-bit/192kHz 音頻的 HD 編解碼器，進一步改善許多 SBC 板所缺乏的重要部分。 整合式音頻插孔支持音頻輸出和麥克風輸入，無需擴展模塊。
搭載 IoT 連接能力
Tinker Board 為創作者提供標準連接選項，包括 40 針 GPIO 接口，能連接按鍵、開關、傳感器、LED 等各種輸入。 Tinker Board 配備一個 DSI MIPI 連接，供顯示器和觸控屏使用。 第二個 CSI MIPI 連接可供連接兼容的相機，以使用計算機視覺等眾多功能。
Tinker Board 也搭載 Gbit LAN，帶來因特網及網絡連接能力。 專為 LAN 接口所設計的專用總線資源，可確保提供穩定的以太網絡性能。 Tinker Board 上的整合式 Wi-Fi 和 Bluetooth 控制器采用金屬防護殼，以確保將干擾降至更低，并改善無線電波的性能。整合式 IPEX 天線接頭可讓您輕松更換或升級天線。
Tinker Board 更搭載全尺寸 HDMI 輸出， 還擁有四個 USB 2.0 接口，提供廣泛的接口設備和配件連接能力。
Tinker Board 也搭載 Gbit LAN，帶來因特網及網絡連接能力。 專為 LAN 接口所設計的專用總線資源，可確保提供穩定的以太網絡性能。 Tinker Board 上的整合式 Wi-Fi 和 Bluetooth 控制器采用金屬防護殼，以確保將干擾降至更低，并改善無線電波的性能。整合式 IPEX 天線接頭可讓您輕松更換或升級天線。
Tinker Board 更搭載全尺寸 HDMI 輸出， 還擁有四個 USB 2.0 接口，提供廣泛的接口設備和配件連接能力。
強化 DIY 設計
Tinker Board 在設計和研發方面投入相當多的心思，就為了讓初學者或經驗豐富的業余愛好者享受更好的使用經驗。 標有顏色的 GPIO 接頭讓相對應的針腳接頭易于識別，建造者會十分喜歡這項設計。
Tinker Board 的 PCB 尺寸和拓樸均與標準 SBC 板一致，能支持各式各樣的機箱和實體配件。 PCB 以網版印刷面標示連接頭及位置，讓連接時更能輕松識別。 板載 MIPI 接頭也配備標有顏色的拉環。
Tinker Board 也具備散熱片，有助于在高負載下或炎熱的周圍環境中改善散熱效果。
Tinker Board 的 PCB 尺寸和拓樸均與標準 SBC 板一致，能支持各式各樣的機箱和實體配件。 PCB 以網版印刷面標示連接頭及位置，讓連接時更能輕松識別。 板載 MIPI 接頭也配備標有顏色的拉環。
Tinker Board 也具備散熱片，有助于在高負載下或炎熱的周圍環境中改善散熱效果。
TinkerOS ? 支持的操作系統 ? 應用程序
以 Debian 為基礎的配置提供順暢又實用的體驗，且開箱后即可使用。無論是瀏覽網頁、觀看影片或是寫程序，TinkerOS 是您下一個項目或建造的上佳起點。
另外，TinkerOS 經過精心設計，重量輕巧且反應迅速。 在基本 Debian 9 上執行的是 LXDE 桌面環境， 此 GUI 專為 SBC 板優化。 還搭載即插即用的 NTFS 支持，能輕松存取以 Windows 為基礎的U盤和外接硬盤。 隨附的網頁瀏覽器也經過挑選和優化。 以 Chromium 為基礎，帶來速度和穩定性，以及多項擴展。 華碩團隊協助瀏覽器的硬件加速，改善網頁轉譯和影片播放，包括 YouTube 的 HD 分辨率。
TinkerOS 也包含一些常見的應用程序，能輕松編寫程序及研發。 包括 IDLE / Python 以及 Squeak / Scratch。
除了 TinkerOS 及其 Debian Linux 供應項目，Tinker Board 也支持 Android 操作系統。 這提供媒體播放、游戲等不同的使用情境。
另外，TinkerOS 經過精心設計，重量輕巧且反應迅速。 在基本 Debian 9 上執行的是 LXDE 桌面環境， 此 GUI 專為 SBC 板優化。 還搭載即插即用的 NTFS 支持，能輕松存取以 Windows 為基礎的U盤和外接硬盤。 隨附的網頁瀏覽器也經過挑選和優化。 以 Chromium 為基礎，帶來速度和穩定性，以及多項擴展。 華碩團隊協助瀏覽器的硬件加速，改善網頁轉譯和影片播放，包括 YouTube 的 HD 分辨率。
TinkerOS 也包含一些常見的應用程序，能輕松編寫程序及研發。 包括 IDLE / Python 以及 Squeak / Scratch。
除了 TinkerOS 及其 Debian Linux 供應項目，Tinker Board 也支持 Android 操作系統。 這提供媒體播放、游戲等不同的使用情境。
Tinker Board 也與各式各樣應用程序密切配合，有助于支持與優化功能。
Tinker Board 性能
CPU 性能
Tinker Board 搭載 ARM RK3288 SoC、配備四核，提升多線程應用程序的性能。 運轉頻率可高達 1.8GHz，改善應用程序的性能。 此可增加 CPU 核心計數、提高處理器頻率，讓各種應用程序的性能大幅提升，擴展并強化項目功能。 因此，一般的計算機工作更快、反應更實時。
GPU 性能
Tinker Board 的 GPU 以 Mali?-T764 GPU 為基礎，提供高達 4 核及 600MHz 頻率速度。 相較于其它 SBC GPU，Tinker Board 提供出色的 GPU 運算及 GPU 加速性能。
串流與內存性能
Tinker Board 提供雙通道 DDR3，相較于其它設備的單通道 DDR2，可提供更佳的內存帶寬。
SD 卡的讀取／寫入速度
Tinker Board 搭載 microSD 插槽，供您在主板上擴展存儲設備。支持 SD 3.0 標準，因此能使用容量更大的 microSD 卡，提供更快速的讀取和寫入性能。
．讀取速度：快上 89%
．寫入速度：快上 40%
．讀取速度：快上 89%
．寫入速度：快上 40%
*規格：ADATA Premier UHS-I C10 64GBexFAT
網絡／音頻規格
| 規格 | Wi-Fi |
音頻格式 ／采樣率 |
音頻功能 |
|---|---|---|---|
| Tinker Board | 802.11 b/g/n 搭載可升級 IPEX 天線 | 播放： 24bit/192KHz，錄像： 24bit/96KHz | 音頻輸出，麥克風輸入 |
| 其它 SBC | 802.11 b/g/n | 16bit/48KHz | 僅音頻輸出 |
網絡性能
Tinker Board 搭載千兆以太網絡，比起配備 10/100 以太網絡的其它 SBC，傳輸量大幅提升。
．傳輸／接收速度
．傳輸／接收速度
Tinker Board 的專用控制器和非共享總線設計，可確保優質的封包傳送和接收。 Tinker Board 的 LAN 性能在 USB 傳輸時始終如一，但其它 SBC 的 LAN 性能在 USB 傳輸時會減速 18%。
．USB 傳輸時的 LAN 性能
．USB 傳輸時的 LAN 性能
USB 速度
使用外接存儲設備時，Tinker Board 提供更好的讀取和寫入性能，可加快讀取和寫入的速度。這能改善工作流程、復制、備份及整體文件使用。
．讀取速度：快上 154%
．寫入速度：快上 6%
．讀取速度：快上 154%
．寫入速度：快上 6%
*規格： Kingston DataTraveler 64GB USB3.0
Wi-Fi 性能
Tinker Board 的 Wi-Fi 性能比大部分其它設備更穩健，信號接收狀況更佳。
|
位置：OctoScope 平臺 目標 AP：ASUS RT-AC66U (Broadcom) |
標準：b/g/n 混合 通道：6 帶寬：20MHz 安全性：無 |
*Tinker Board - OS： Linux 4.4.0+ armv7l l 影像版本： V20170113 l 內存類型： 2GB l CPU 型，速度[GHz]： Cortex-A17 四核 1.8GHz l GPU 型，速度[MHz]： Mali? T-764
*其它 SBC - OS： Linux 4.4.11+ armv7l l 內存類型： 1GB l CPU 型，速度[GHz]： Cortex-A53 四核 1.2GHz l GPU 型，速度[MHz]： VideoCore IV
社交網絡 ? 聯系我們
如需詢問產品合格與驗證以及應用程序支持，或是接口設備與配件支持的相關問題，請郵件 guanenfa@keirone.com
通過以下方式與我們分享您的想法
文件
開始
需求：
1 x Micro SD 卡，容量至少為 8GB
．1 x Micro USB 纜線及具備 LPS 標記的 5V/2~2.5A USB 電源變壓器
．1 x 顯示器，配備 HDMI 纜線
．1 x 鍵盤與鼠標組
附注：為了提高系統穩定度，強烈建議使用高速 SD 卡（Class 10 以上）。
．1 x Micro USB 纜線及具備 LPS 標記的 5V/2~2.5A USB 電源變壓器
．1 x 顯示器，配備 HDMI 纜線
．1 x 鍵盤與鼠標組
附注：為了提高系統穩定度，強烈建議使用高速 SD 卡（Class 10 以上）。
1. 將 microSD 卡插入 Linux PC
2. 將影像重新命名為 output.img，并將文件放入 FlashUSB 文件夾中
3. 執行 FlashUSB.sh
===============================================
選擇需要刷新的磁盤：
sdc -Multiple_Flash_Reader_058F63616476-0:1
sdb -Generic-_Compact_Flash_058F63616476-0:0
輸入數字：0
dd if=/home/yihsin/Rockchip/aa7-demo/out/target/output.img of=/dev/sdc seek=0 bs=16M conv=notrunc
開始刷新！
結束刷新！
===============================================
將 microSD 卡插入 Tinker Board 的插槽中。
連接電源、鍵盤、鼠標及顯示器。 開機！
2. 將影像重新命名為 output.img，并將文件放入 FlashUSB 文件夾中
3. 執行 FlashUSB.sh
===============================================
選擇需要刷新的磁盤：
sdc -Multiple_Flash_Reader_058F63616476-0:1
sdb -Generic-_Compact_Flash_058F63616476-0:0
輸入數字：0
dd if=/home/yihsin/Rockchip/aa7-demo/out/target/output.img of=/dev/sdc seek=0 bs=16M conv=notrunc
開始刷新！
結束刷新！
===============================================
將 microSD 卡插入 Tinker Board 的插槽中。
連接電源、鍵盤、鼠標及顯示器。 開機！
